2. Hardware [Kembali]
3.Video Praktikum [Kembali]
4. Analisa [Kembali]

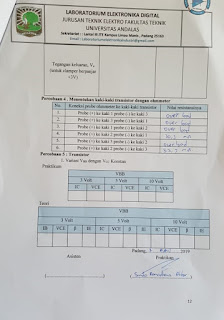

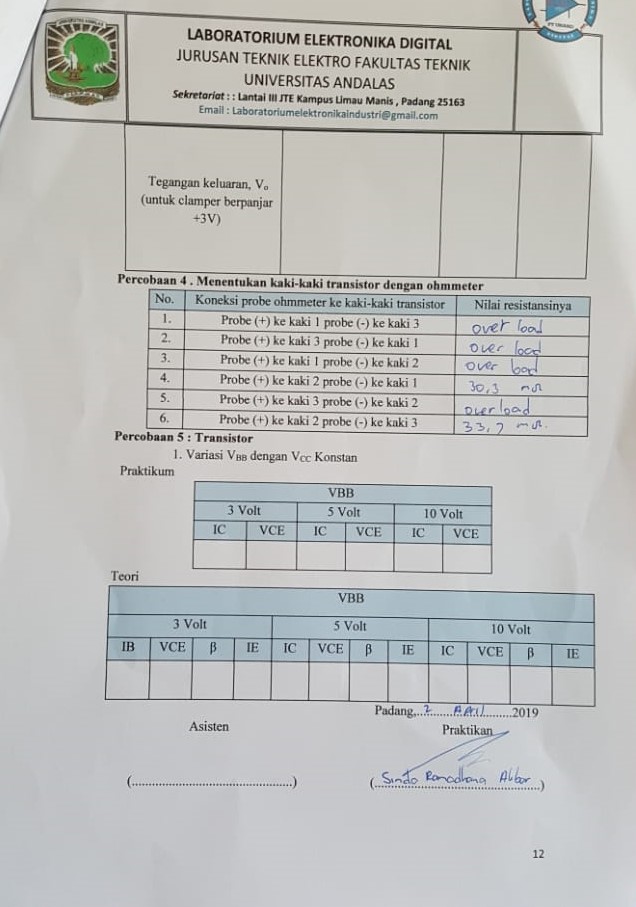

Pada percobaan menentukan kaki kaki transistor dengan cara mengukur resistansi tiap kaki menggunakan Ohmmeter, pada saat kaki tersebut telah diberi angka 1,2 dan 3, kemudian probe positif dan negatif diletakan pada setiap kaki secara bergantian. kemudian hasil yang didapatkan setekah mengukur dengan menggunakan ohmmeter, pada saat melakukan percobaan dapat kita lihat semua hasil pengukuran menunjukan hasil overload, kecuali pada pengukuran probe positif ke kaki 2 probe negatif ke kaki 3 dimana hasil pengukuran menunjukan angka sebesar 33,7 Mohm danpada pengkuran probe positif ke kaki no 2 probe negatif ke kaki 1, dimana hasil pengukuran ini menunjukan angka 30,3 Mohm. dari percobaan ini dapat disimpulkan bahwa kaki nomor 2 adalah basis karena ketika probe positif diletakan pada kaki no 2 maka ohmmeter akan menunjukan sebuah angka kemudian kaki no 1 adalah emitor dan kaki no 3 adalah collector karena resistansi pada kaki 3 lebih besar dari kaki no 1.
5. Link Download [Kembali]
Download Jurnal [Jurnal Percobaan 1]
Download Video Praktikum [Video Percobaan 1]
Download HTML [Download]
