Tugas Pendahuluan M3

DAFTAR ISI

1. Kondisi
2. Komponen
3. Gambar Rangkaian Simulasi
4. Video Simulasi
5. Listing program

6. Link Download

1.Kondisi [Kembali]

Buatlah led berkedip dengan frekuensi berbanding lurus dengan nilai potensiometer

2.Komponen [Kembali]

- Arduino
- Push Button
- Pontensiometer
- LED

3. Gambar Rangkaian Simulasi [Kembali]

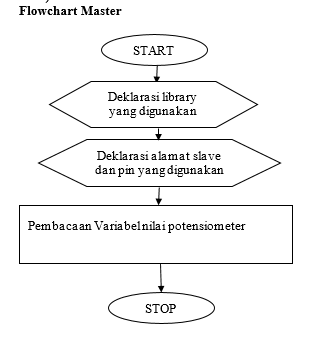

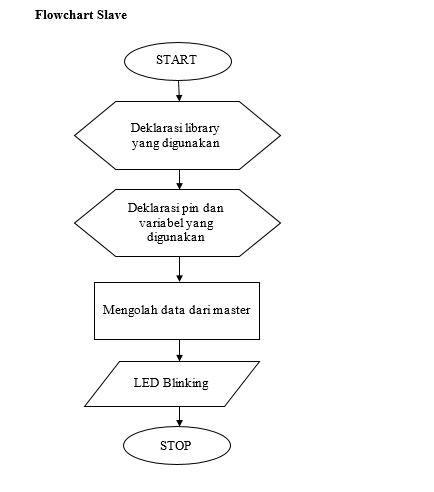

4. Flowchart [Kembali]



5. Video Simulasi [Kembali]

6. Listing Program  [Kembali]

Listing Master

#define button 2 //Deklarasi pin 2 untuk button

void setup()        //Semua kode dalam fungsi ini dieksekusi sekali

{

  pinMode(button, INPUT_PULLUP);

  Serial.begin(9600); //Set baud rate 9600

}

void loop()         //Semua kode dalam fungsi ini dieksekusi berulang

{

  int nilai = digitalRead(button);

  //Button ditekan

  if (nilai == 0)

  {

    Serial.print("1");

  }

  else

  {

    Serial.print("2");

  }

  delay(200);

}

Listing Slave

#define led 12 //Deklarasi pin 12 untuk LED

void setup()    //Semua kode dalam fungsi ini dieksekusi sekali

{

  pinMode(led, OUTPUT); //Deklarasi LED sebagai output

  Serial.begin(9600);           //Set baud rate 9600

}

void loop()                          //Semua program dalam fungsi ini dieksekusi berulang

{

  if (Serial.available() > 0)

  {

    int data = Serial.read();

    if (data == '1') //Jika data yang dikirimkan berlogika

    {

      digitalWrite(led, HIGH); //LED menyala

    }

    else

    {

      digitalWrite(led, LOW); //LED mati

    }

  }

}

7. Link Download [Kembali]

Download file flowchart disini
Download gambar rangkaian disini
Download file video simulasi rangkaian disini
Download Html disini
